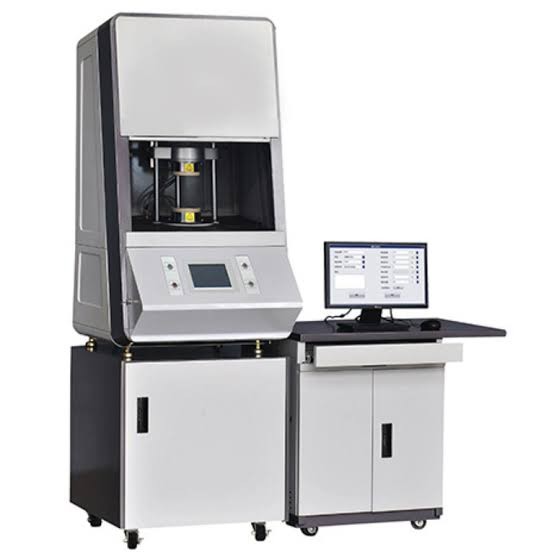

معرفی رئومتر (Rheometer)

برای اجرای دقیق آزمون پخت، از دستگاه رئومتر استفاده می شود. این دستگاه به طور ویژه برای اندازه گیری رفتار ویسکوالاستیک کامپاندهای لاستیکی حین پخت و تحت دما و تغییر شکل کنترل شده طراحی شده است و امکان تعیین پارامترهای کلیدی پخت را فراهم می کند.

فرآیند اندازه گیری پخت به این صورت است:

• قرار دادن نمونه

کامپاند لاستیکی در قالب دستگاه قرار می گیرد.

• اعمال دما

نمونه تا دمای مشخص ( معمولا ۱۶۰-۱۸۰ °C) گرم می شود تا واکنش ایجاد اتصالات عرضی آغاز گردد.

• اعمال حرکت کنترل شده

صفحات قالب و یا دیسک ها (بسته به نوع رئومتر) حرکت نوسانی یا چرخشی بر روی نمونه اعمال می کنند.

• اندازه گیری گشتاور

نمونه در برابر حرکت مقاومت می کند که به شکل گشتاور (Torque) ثبت می شود. هرچه نمونه سفت تر یا شبکه پخت کامل تر باشد، گشتاور ثبت شده بالاتر است.

• ثبت نمودار گشتاور- زمان

خروجی رئومتر یک نمودار گشتاور بر حسب زمان است که روند پخت کامپاند را نشان می دهد و این نمودار رئوگراف نامیده می شود. منحنی حاصل نشان دهنده مراحل پخت است و از آن پارامترهای کلیدی مانند TS1، TS2، T90، MH، ML استخراج می شود.

رئومتر می تواند زمان آغاز پخت، سرعت واکنش پخت، سختی حدودی قطعه و کیفیت شبکه پخت را مشخص کند.

انواع رایج رئومتر عبارتند از:

Moving Die Rheometer (MDR)

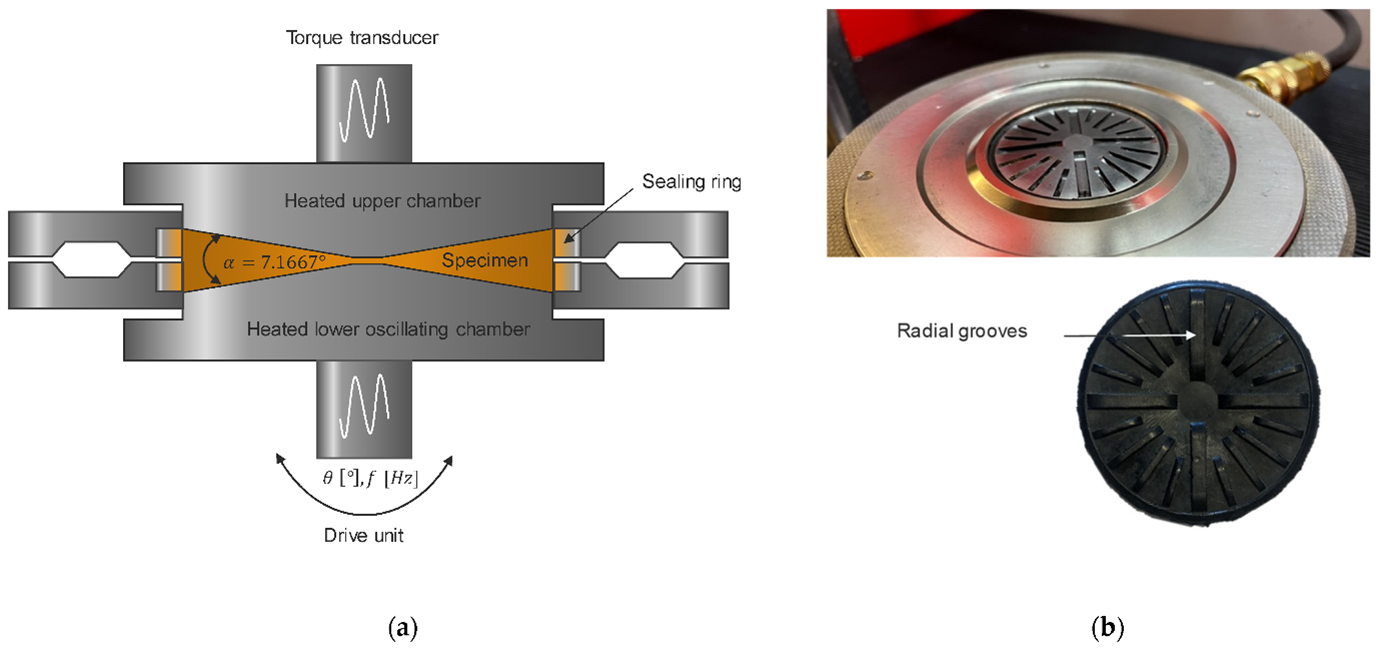

این دستگاه رایج ترین نوع رئومتر در صنعت لاستیک می باشد. دستگاه دارای یک محفظه شامل قالب هایی است که یکی از صفحات قالب حرکت می کند و نمونه میان صفحات ثابت و متحرک قرار می گیرد.

ویژگی ها:

• دقت بالا در اندازه گیری گشتاور
• مناسب برای فرمولاسیون های حساس و کامپاندهای پیشرفته
• حجم نمونه کمتر ( معمولا ۴-۶ گرم)

کاربرد: کنترل کیفیت دقیق، توسعه محصولات و تحلیل فرمولاسیون در R&D

Oscillating Disk Rheometer (ODR)

اصل کارکرد دستگاه ODR مشابه MDR می باشد و تفاوت اصلی عمدتا در نوع حرکت نمونه و دقت اندازه گیری گشتاور است.

در رئومتر از نوع ODR دیسک ها نوسان میکنند و نمونه میان آن ها قرار می گیرد.

ویژگی ها:

• دقت متوسط
• مناسب برای کنترل کیفیت روزانه
• حجم نمونه بیش تر از MDR
• ساده و قابل استفاده در آزمایشگاه های واحدهای تولیدی

کاربرد: بررسی اجمالی خواص پخت، کنترل کیفیت روتین

Rubber Process Analyzer (RPA)

این دستگاه علاوه بر گشتاور، مدول های ذخیره و اتلاف، رفتار دینامیکی در شرایط برش و پخت را نیز اندازه گیری می کند.

ویژگی ها:

• تحلیل جامع ویسکوالاستیسیته و پایداری حرارتی
• قابلیت شبیه سازی شرایط عملیاتی واقعی
• ابزار قدرتمند برای R&D و بهینه سازی فرمولاسیون ها

پارامترهای کلیدی نمودار رئومتر

نمودار گشتاور بر حسب زمان مهم ترین خروجی رئومتر است و پارامترهای زیر از آن استخراج می شود:

Minimum Torque (ML)

مقدار گشتاور در ابتدای آزمون قبل از آغاز پخت می باشد. این عدد نشان دهنده ویسکوزیته و جریان پذیری کامپاند خام است.

پایین بودن ML به معنای پراکندگی بهتر فیلر و نرم تر بودن کامپاند می باشد.

Maximum Torque (MH)

این عدد میزان گشتاور نهایی پس از تکمیل پخت را نشان می دهد. اندازه MH بیانگر سفتی و مدول الاستیک نهایی شبکه پخت است.

MH بالاتر معمولا نشان دهنده سختی و مدول بالاتر پس از پخت می باشد.

∆M = MH – ML

اختلاف میان گشتاور نهایی و اولیه، شاخص افزایش سختی و درجه پخت کامپاند است. هر چه ∆M زیادتر باشد، پخت کامل تر و تقویت شبکه لاستیک بالاتر است.

TS1

مدت زمان لازم برای رسیدن گشتاور به یک واحد بالاتر از ML است. البته این پارامتر دقت اندازه گیری پایین دارد و اندازه گیری اش دشوار است به همین دلیل به جای TS1 عموما پارامتر TS2 گزارش می گردد.

طبق تعریف TS2 مدت زمان لازم برای رسیدن گشتاور به دو واحد بالاتر از ML است.

پارامتر TS2 همیشه بالاتر از ML است. بازه زمانی میان ML و TS2 فرصت لازم برای پر کردن قالب است. به این زمان Scorch Time و یا Induction Time گفته می شود. در حقیقت TS2 مدت زمانی است که طول می کشد تا ولکانیزاسیون آغاز گردد.

تا زمانی که آمیزه در مرحله Scorch باشد، می توانیم آن را خارج کنیم و قابل شکل دهی است. در مرحله Scorch هیچ گونه اتصال شیمیایی میان زنجیره های پلیمر ایجاد نمی شود.

هر چه TS2 بیش تر باشد، کامپاند دیرتر شروع به پخت می کند و برای فرآیندهای طولانی مناسب تر است.

Optimum Cure Time (T90)

زمان پخت بهینه مدت زمانی است که گشتاور نمونه در رئومتر به ۹۰% مقدار نهایی خود می رسد. T90 مدت زمانی است که واکنش پخت لاستیک تقریبا کامل شده است.

Cure Rate Index (CRI)

این پارامتر شاخص سرعت پخت است و تعیین می کند واکنش پخت لاستیک با چه سرعتی انجام می شود.

در استاندارد ASTM D5289 مقدار CRI به صورت زیر محاسبه می شود:

هر چه مقدار CRI بزرگتر باشد، یعنی واکنش پخت سریع تر انجام شده است.

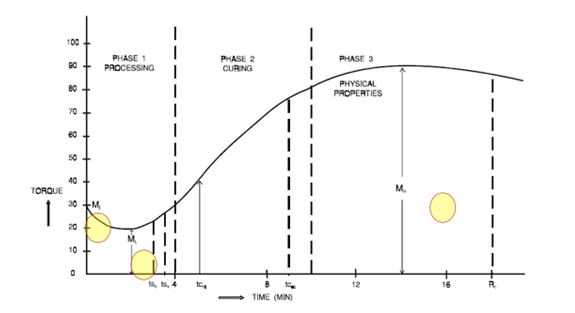

نمونه ای از یک منحنی پخت یا رئوگراف در زیر آورده شده است.

نکات کلیدی در تفسیر نمودار پخت

• نوسانات غیر عادی ممکن است ناشی از حباب، پخش نامناسب فیلر یا اختلالات حرارتی باشد.
• رفتار نمودار پیش از TS1 بسیار مهم است؛ افزایش تدریجی گشتاور پیش از TS1 می تواند نشانه پخش نامناسب فیلر یا واکنش های جانبی اولیه باشد.
• شیب افزایش گشتاور تنها بیانگر سرعت پخت نیست، بلکه نشان دهنده نوع و توزیع پیوندهای عرضی نیز هست؛ به طوریکه شیب تند و کوتاه نشان دهنده پخت بسیار سریع با احتمال تمرکز تنش داخلی و شیب ملایم و یکنواخت نشان دهنده شبکه کراس لینک همگن و خواص مکانیکی پایدارتر است.
• افزایش بیش از حد MH با دما می تواند نشانه Over-Crosslinking یا واکنش های ثانویه باشد.
• کاهش گشتاور پس از رسیدن به MH نشان دهنده تخریب پیوندهای کراس لینک (به ویژه در سیستم های گوگردی) است.
• رئومتر یکی از حساس ترین ابزارها نسبت به تغییرات کوچک است. تغییر جزئی در شتاب دهنده، فعال کننده یا نوع فیلر می تواند شکل منحنی را تغییر دهد. این ویژگی رئومتر را به ابزاری قوی برای عیب یابی فرمولاسیون تبدیل می کند، حتی زمانی که سایر آزمون ها تغییر محسوسی نشان نمی دهند.

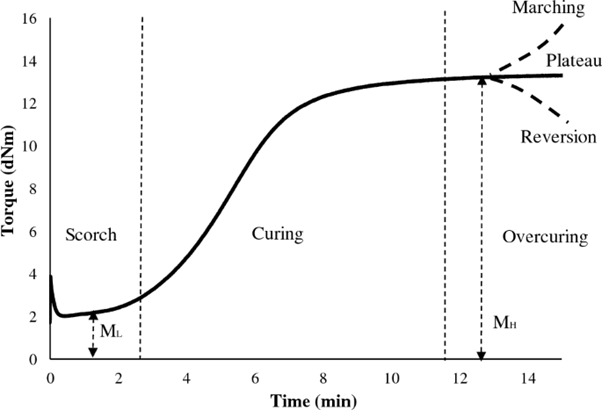

انواع منحنی پخت یا رئوگراف

• ولکانیزاسیون تا رسیدن به ناحیه تخت یا Plateau
• ولکانیزاسیون تا رسیدن به حداکثر گشتاور و سپس بازگشت یا Reversion
• ولکانیزاسیون با افزایش پیوسته گشتاور یا Marching

استاندارد آزمون پخت

آزمون پخت لاستیک عمدتا بر اساس استاندارد ASTM D5289 انجام می شود. این استاندارد روش انجام آزمون با رئومترهای نوع MDR و ODR را مشخص کرده و شرایطی مانند دمای آزمون، دامنه و فرکانس نوسان، آماده سازی نمونه و نحوه استخراج پارامترهای پخت را به صورت دقیق تعریف می کند. رعایت این استاندارد، امکان مقایسه پذیری نتایج، کنترل کیفیت یکنواخت و ارزیابی صحیح فرمولاسیون های لاستیکی را فراهم می کند.

تحلیل تخصصی پخت لاستیک در سایان بسپار سپاهان

در سایان بسپار سپاهان، آزمون پخت لاستیک به عنوان بخشی از فرآیند مهندسی کیفیت و توسعه محصولات لاستیکی به شمار می رود. این مجموعه با بهره گیری از رئومتر پیشرفته MDR، رفتار پخت کامپاندها را با دقت بالا تحلیل کرده و پارامترهای کلیدی نظیر زمان بهینه پخت، سرعت واکنش و یکنواختی شبکه کراس لینک را به صورت علمی ارزیابی می کند.

تحلیل تخصصی منحنی پخت به مهندسان سایان بسپار این امکان را می دهد تا پیش از ورود به مرحله تولید، ریسک های فرآیندی، پخت زودرس یا پخت ناقص را شناسایی کرده و فرمولاسیون ها را متناسب با شرایط واقعی کاربرد بهینه سازی نماید. این رویکرد علمی، نقش مهمی در افزایش دوام، پایداری مکانیکی و عملکرد مطمئن قطعات لاستیکی در محیط های صنعتی سخت ایفا می کند.
