آزمون دانسیته لاستیک
آزمون دانسیته لاستیک- روش هیدرواستاتیک
دانسیته یکی از خواص پایه اما بسیار مهم در ارزیابی مواد لاستیکی است که اطلاعات ارزشمندی درباره ترکیب فرمولاسیون، میزان فیلر، یکنواختی ساختار و کنترل کیفیت فرآیند تولید ارائه می دهد. تغییرات جزئی در دانسیته می تواند نشانه ای از انحراف فرمولاسیون، خطا در توزین مواد یا عدم یکنواختی اختلاط باشد.
آزمون سایش به عنوان یکی از شاخص های کلیدی کیفیت، امکان ارزیابی توانایی لاستیک در مقاومت در برابر فرسایش مکانیکی را فراهم می کند.
مفهوم دانسیته در لاستیک (Density)
دانسیته، نسبت جرم به حجم ماده است و برای لاستیک ها شاخصی غیر مخرب برای بررسی ثبات ترکیب و کیفیت کامپاند محسوب می شود. دانسیته بالاتر معمولا نشان دهنده مقدار بیش تر فیلر یا مواد معدنی در آمیزه است، در حالی که دانسیته پایین تر می تواند به افزایش سهم پلیمر یا وجود حفره های داخلی اشاره داشته باشد. از عدد دانسیته می توان برای تشخیص نوع لاستیک نیز استفاده کرد. هر الاستومر، به دلیل ساختار شیمیایی و ترکیب عنصری خاص خود، دارای بازه دانسیته مشخصی است.
مقایسه دانسیته اندازه گیری شده با مقادیر مرجع می تواند سرنخ هایی درباره نوع پلیمر پایه، میزان فیلرهای معدنی و ترکیب کلی آمیزه ارائه دهد. البته به دلیل تاثیر مستقیم فیلرها، روغن ها و افزودنی ها، دانسیته به تنهایی برای شناسایی قطعی نوع لاستیک کافی نیست و باید در کنار آزمون هایی مانند FTIR، آزمون سوختن، سختی و تنسایل تفسیر گردد.
جدول بازه دانسیته الاستومرهای رایج
| نوع الاستومر | نام کامل | بازه دانسیته تقریبی (g/cm3) |
|---|---|---|
| NR | Natural Rubber | 0.92-0.94 |
| SBR | Styrene Butadiene Rubber | 0.93-0.95 |
| BR | Butadiene Rubber | 0.90-0.92 |
| EPDM | Ethylene Propylene Diene Rubber | 0.86-0.88 |
| NBR | Nitrile Butadiene Rubber | 0.97-1.02 |
| CR | Chloroprene Rubber | 1.2-1.25 |
| IIR | Butyl Rubber | 0.91-0.93 |
| FKM | Fluoroelastomer | 1.8-1.9 |
| VMQ | Silicone | 1.1-1.15 |
با مقایسه دانسیته اندازه گیری شده با بازه های مرجع الاستومرهای رایج، می توان به عنوان یک روش کمکی، نوع پلیمر پایه یا ترکیب کلی آمیزه لاستیکی را به صورت اولیه ارزیابی کرد.
معرفی روش هیدرواستاتیک
روش هیدرو استاتیک یکی از دقیق ترین روش ها برای اندازه گیری دانسیته لاستیک است که بر پایه اصل ارشمیدس عمل می کند. در این روش اختلاف وزن نمونه در هوا و در مایع (معمولا آب مقطر) برای محاسبه حجم و در نهایت دانسیته مورد استفاده قرار می گیرد.

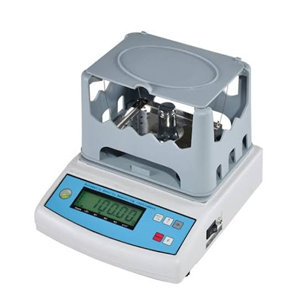

دستگاه اندازه گیری دانسیته هیدرواستاتیک لاستیک
دستگاه اندازه گیری دانسیته لاستیک ابزاری آزمایشگاهی است که برای تعیین جرم حجمی نمونه های لاستیکی، پلاستیکی و الاستومری به کار می رود. عملکرد این دستگاه مبتنی بر قانون ارشمیدس است. طبق این قانون، هر جسمی که در یک سیال غوطه ور شود، به اندازه وزن سیال جا به جا شده، نیروی شناوری دریافت می کند. با اندازه گیری وزن نمونه یک بار در هوا و یک بار در مایع با دانسیته معلوم (معمولا آب) می توان حجم واقعی نمونه و در نهایت دانسیته آن را با دقت بالا محاسبه کرد.
اجزای اصلی دستگاه اندازه گیری دانسیته لاستیک
- ترازوی دیجیتال با دقت بالا معمولا ۰.۰۰۱ گرم
- کیت هیدرو استاتیک شامل قالب یا نگه دارنده مخصوص نمونه، سبد یا فریم غوطه وری، ظرف مخصوص مایع (آب یا سیال مرجع)
- مایع مرجع (معمولا آب مقطر با دانسیته مشخص)
- سیستم جبران دما در دستگاه های پیشرفته
- نمایشگر دیجیتال با قابلیت نمایش مستقیم دانسیته در دستگاه های پیشرفته
مراحل اجرای آزمون دانسیته هیدرواستاتیک
- آماده سازی نمونه با ابعاد و سطح مناسب
- تمیز کاری و خشک کردن کامل نمونه
- توزین دقیق نمونه در هوا
- غوطه وری نمونه در مایع مرجع و توزین در حالت غوطه وری
- محاسبه اختلاف وزن
- تعیین حجم نمونه
- محاسبه دانسیته بر اساس اختلاف وزن ها
پارامتر اندازه گیری شده در آزمون دانسیته
دانسیته (g/cm3 – Kg/m3):
شاخصی برای ارزیابی ترکیب مواد، میزان فیلر و یکنواختی کامپاند لاستیکی می باشد.
استاندارد آزمون دانسیته هیدرو استاتیک
آزمون دانسیته هیدرو استاتیکی لاستیک مطابق استاندارد ASTM D297 انجام می شود. این استاندارد شرایط آزمون، آماده سازی نمونه، نوع مایع مرجع و روش محاسبه دانسیته را مشخص کرده و امکان مقایسه پذیری نتایج و کنترل کیفیت دقیق را فراهم می سازد.
آزمون دانسیته به عنوان شاخص کیفیت در سایان بسپار سپاهان
در شرکت سایان بسپار سپاهان، آزمون دانسیته به روش هیدرو استاتیک به عنوان یکی از ابزارهای پایه و قابل اعتماد کنترل کیفیت انجام می شود. نتایج این آزمون به مهندسان امکان می دهد تا پایداری فرمولاسیون، دقت فرآیند تولید و یکنواختی محصول نهایی را با اطمینان بررسی نمایند.
سوالات متداول
آیا تغییر جزئی دانسیته اهمیت دارد؟
بله، تغییرات کوچک می تواند نشان دهنده انحراف در فرمولاسیون یا اختلاط باشد.
چرا روش هیدرواستاتیک دقیق تر است؟
زیرا حجم نمونه به صورت غیر مستقیم و با دقت بالا محاسبه می شود.
آیا دما بر نتیجه آزمون تاثیر دارد؟
بله، دمای مایع مرجع و نمونه باید کنترل شود تا خطای اندازه گیری کاهش یابد.
چه عواملی بیش ترین تاثیر را بر نتیجه آزمون دانسیته دارند؟
مهم ترین عوامل موثر عبارتند از: نوع و مقدار فیلرها، میزان روغن و پلاستی سایزر، وجود حفره، تخلخل یا حباب هوا، شرایط پخت و دانسیته شبکه، دمای محیط آزمون و مایع غوطه وری
چرا وجود حباب هوا باعث خطای قابل توجه در آزمون می شود؟
زیرا روش هیدرواستاتیک بر پایه قانون ارشمیدس است. وجود حباب هوا باعث افزایش حجم ظاهری بدون افزایش جرم واقعی شده و در نتیجه دانسیته محاسبه شده کمتر از مقدار واقعی گزارش می شود.
آیا می توان از آب به عنوان مایع غوطه وری برای همه لاستیک ها استفاده کرد؟
در اغلب موارد بله، اما برای لاستیک هایی که جذب آب دارند یا دارای تخلخل هستند، استفاده از آب می تواند منجر به خطا شود. در چنین شرایطی استفاده از مایعات جایگزین با دانسیته مشخص توصیه می شود.
تفاوت نتایج دانسیته در نمونه خام و نمونه پخت شده چیست؟
دانسیته نمونه پخت شده معمولا کمی بالاتر از نمونه خام است که ناشی از کاهش تخلخل، فشرده شدن ساختار و تکمیل شبکه پخت می باشد. این اختلاف می تواند به صورت غیر مستقیم شاخصی از کیفیت فرآیند پخت باشد.
