مفهوم خستگی در لاستیک Rubber Fatigue

خستگی (Fatigue) یکی از مهم‌ترین مکانیزم‌های تخریب در مواد مهندسی است که در اثر اعمال بارهای متناوب یا سیکلی ایجاد می‌شود. برخلاف شکست ناشی از بارگذاری بیش از حد (Overload Failure)، در پدیده خستگی، قطعه ممکن است تحت تنش‌هایی بسیار کمتر از استحکام کششی خود قرار داشته باشد، اما به دلیل تکرار میلیون‌ها سیکل بارگذاری، به تدریج دچار آسیب شده و در نهایت شکست بخورد. این نوع شکست معمولاً بدون تغییر شکل ظاهری قابل توجه و به صورت ناگهانی رخ می‌دهد و از این رو یکی از چالش‌های اصلی در طراحی قطعات دینامیکی به شمار می‌رود.

در مواد فلزی، خستگی عمدتاً ناشی از حرکت و تجمع نابجایی‌ها (Dislocations) و ایجاد ترک‌های ریز در ساختار بلوری است؛ اما در الاستومرها، مکانیزم خستگی ماهیتی کاملاً متفاوت دارد. لاستیک‌ها دارای ساختاری آمورف و متشکل از زنجیره‌های پلیمری بلند هستند که توسط اتصالات عرضی به یکدیگر متصل شده‌اند. هنگام اعمال بار، این زنجیره‌ها کشیده شده، تغییر آرایش می‌دهند و پس از حذف نیرو تا حد زیادی به وضعیت اولیه خود بازمی‌گردند. تکرار مداوم این فرآیند موجب تمرکز تنش در نواحی دارای نقص‌های ریز، حفرات، ذرات فیلر، مرزهای بین فازها یا نقاط دارای چگالی نامناسب اتصالات عرضی می‌شود. در نتیجه، پیوندهای مولکولی در این نواحی به تدریج گسیخته شده و ترک‌های میکروسکوپی تشکیل می‌شوند.

با ادامه بارگذاری، هر سیکل مقدار بسیار اندکی به رشد این ترک‌ها کمک می‌کند. اگرچه میزان رشد ترک در هر سیکل ممکن است تنها چند میکرومتر یا حتی کمتر باشد، اما پس از صدها هزار یا میلیون‌ها سیکل، این ترک‌ها به اندازه‌ای بزرگ می‌شوند که قطعه دیگر قادر به تحمل بار نبوده و شکست نهایی رخ می‌دهد. بنابراین، عمر خستگی یک قطعه لاستیکی در واقع مدت زمانی است که از آغاز تشکیل ترک تا رسیدن آن به اندازه بحرانی سپری می‌شود.

از دیدگاه مهندسی، پدیده خستگی را می‌توان به سه مرحله اصلی تقسیم کرد:

مرحله اول: آغاز آسیب Crack Initiation

در این مرحله، به دلیل وجود تمرکز تنش در نواحی مستعد، مانند حباب‌های ریز، ناخالصی‌ها، لبه‌های تیز، بریدگی‌های سطحی، نقاط تجمع فیلر یا عیوب فرآیند تولید، ترک‌های بسیار کوچک در ابعاد میکروسکوپی ایجاد می‌شوند. این مرحله ممکن است بخش قابل توجهی از عمر خستگی قطعه را به خود اختصاص دهد.

مرحله دوم: رشد تدریجی ترک Crack Propagation

پس از تشکیل ترک اولیه، با هر بار اعمال بار، نوک ترک تحت تنش بسیار بالایی قرار می‌گیرد. این تمرکز تنش باعث گسیختگی تدریجی زنجیره‌های پلیمری در اطراف نوک ترک شده و طول ترک به آرامی افزایش می‌یابد. نرخ رشد ترک به عواملی مانند نوع الاستومر، میزان کرنش، دمای کاری، فرکانس بارگذاری، نوع سیستم پخت، مقدار فیلر، وجود اکسیژن و ازون و همچنین شرایط محیطی بستگی دارد.

مرحله سوم: شکست نهایی Final Failure

زمانی که طول ترک به مقدار بحرانی برسد، سطح مقطع مؤثر قطعه به شدت کاهش یافته و دیگر توان تحمل بار وجود نخواهد داشت. در این مرحله، ترک با سرعت بسیار زیادی گسترش یافته و شکست کامل قطعه اتفاق می‌افتد. در بسیاری از موارد، این شکست بدون هیچ هشدار ظاهری رخ می‌دهد و می‌تواند موجب توقف تجهیزات یا ایجاد خسارت‌های قابل توجه شود.

نکته مهم این است که در بسیاری از موارد، قطعه هیچ علامت ظاهری از خرابی ندارد تا زمانی که شکست ناگهانی اتفاق بیفتد.

چرا خستگی در لاستیک اهمیت ویژه ای دارد؟

بیشتر قطعات لاستیکی در شرایط سرویس تنها یک بار تحت بارگذاری قرار نمی‌گیرند، بلکه در طول عمر خود میلیون‌ها سیکل کشش، فشار، خمش، پیچش یا ارتعاش را تجربه می‌کنند. به عنوان مثال، لرزه‌گیرهای صنعتی، بوش‌های سیستم تعلیق خودرو، دیافراگم‌های پمپ، کوپلینگ‌های انعطاف‌پذیر، تسمه‌های انتقال نیرو و تایرها همگی به طور مداوم در معرض بارگذاری دینامیکی هستند. حتی اگر مقدار این تنش‌ها بسیار کمتر از استحکام کششی لاستیک باشد، تکرار آن‌ها می‌تواند به مرور زمان باعث رشد ترک و شکست قطعه شود.

به همین دلیل، مقاومت خستگی یکی از مهم‌ترین شاخص‌های عملکرد الاستومرها در کاربردهای دینامیکی محسوب می‌شود و در بسیاری از موارد، تعیین‌کننده عمر واقعی قطعه در سرویس است. ممکن است دو ترکیب لاستیکی دارای سختی، استحکام کششی و ازدیاد طول مشابه باشند، اما رفتار آن‌ها در برابر خستگی کاملاً متفاوت باشد؛ به طوری که یکی پس از چند صد هزار سیکل دچار شکست شود، در حالی که دیگری چندین میلیون سیکل را بدون ایجاد ترک قابل توجه تحمل کند.

از آنجا که خرابی ناشی از خستگی معمولاً بدون علائم ظاهری آشکار رخ می‌دهد، این پدیده یکی از مهم‌ترین عوامل ازکارافتادگی قطعات لاستیکی در صنایع مختلف محسوب می‌شود. در بسیاری از موارد، قطعه تا لحظه شکست عملکرد طبیعی خود را حفظ می‌کند و تنها زمانی که ترک به اندازه بحرانی برسد، شکست ناگهانی اتفاق می‌افتد. چنین شکست‌هایی می‌توانند باعث توقف خطوط تولید، خرابی تجهیزات، افزایش هزینه‌های تعمیر و نگهداری و حتی ایجاد مخاطرات ایمنی شوند.

این آزمون به مهندسان اجازه می‌دهد تا:

• دوام واقعی ترکیبات لاستیکی را مقایسه کنند.
• فرمولاسیون های مختلف را ارزیابی نمایند.
• تاثیر نوع پلیمر، فیلر، روغن و سیستم پخت را بررسی کنند.
• عمر سرویس قطعات را پیش بینی نمایند.
• بهترین ترکیب را برای کاربردهای دینامیکی انتخاب کنند.

استاندارد ASTM D430 با فراهم کردن یک روش آزمون استاندارد و تکرارپذیر، امکان مقایسه مقاومت خستگی ترکیبات مختلف را تحت شرایط کنترل‌شده فراهم می‌کند. نتایج این آزمون به تولیدکنندگان و طراحان کمک می‌کند تا تأثیر عواملی مانند نوع پلیمر پایه، سیستم پخت، نوع و مقدار فیلر، نرم‌کننده‌ها، آنتی‌اکسیدانت‌ها و سایر اجزای فرمولاسیون را بر دوام دینامیکی قطعه ارزیابی کرده و بهترین ترکیب را برای کاربرد مورد نظر انتخاب کنند.

علاوه بر طراحی فرمولاسیون، آزمون مقاومت خستگی در کنترل کیفیت نیز اهمیت ویژه‌ای دارد. تغییرات جزئی در کیفیت مواد اولیه، شرایط اختلاط، فرآیند شکل‌دهی یا شرایط پخت می‌تواند مقاومت خستگی محصول نهایی را به طور قابل توجهی تحت تأثیر قرار دهد. انجام این آزمون به تولیدکنندگان کمک می‌کند تا یکنواختی کیفیت محصولات خود را پایش کرده و از بروز افت عملکرد در تولید انبوه جلوگیری کنند.

نتایج آزمون ASTM D430 همچنین نقش مهمی در توسعه محصولات جدید و انتخاب مواد برای کاربردهای حساس ایفا می‌کند. در صنایعی مانند خودروسازی، هوافضا، راه‌آهن، معدن، نفت و گاز، پتروشیمی و تجهیزات صنعتی، بسیاری از قطعات لاستیکی به طور مداوم تحت ارتعاش و بارگذاری متناوب قرار دارند و انتخاب ماده‌ای با مقاومت خستگی مناسب می‌تواند عمر سرویس تجهیزات را به طور قابل توجهی افزایش دهد، هزینه‌های نگهداری را کاهش دهد و قابلیت اطمینان سیستم را بهبود بخشد.

در نهایت، اهمیت آزمون مقاومت خستگی تنها به مقایسه مواد محدود نمی‌شود، بلکه این آزمون ابزاری ارزشمند برای پیش‌بینی رفتار بلندمدت قطعات لاستیکی در شرایط کاری واقعی است. به همین دلیل، ASTM D430 یکی از آزمون‌های کلیدی در طراحی، توسعه، کنترل کیفیت و ارزیابی عملکرد الاستومرها به شمار می‌رود و نتایج آن در کنار سایر آزمون‌های مکانیکی و محیطی، مبنای تصمیم‌گیری مهندسان برای انتخاب مناسب‌ترین ماده در کاربردهای دینامیکی قرار می‌گیرد.

هدف استاندارد ASTM D430

هدف اصلی این استاندارد تعیین مقاومت لاستیک در برابر رشد ترک ناشی از خمش‌های مکرر است. این آزمون به ویژه برای موادی مناسب است که در شرایط سرویس تحت تغییر شکل‌های مداوم قرار دارند.

اصول آزمون مقاومت خستگی Principle of the Fatigue Test

آزمون مقاومت خستگی مطابق استاندارد ASTM D430 بر این اصل استوار است که رشد ترک در لاستیک تحت تأثیر بارگذاری‌های متناوب، به‌مراتب بهتر از خواص مکانیکی استاتیکی، توانایی ماده را در تحمل شرایط واقعی سرویس نشان می‌دهد. در بسیاری از کاربردهای صنعتی، قطعات لاستیکی به‌طور مداوم تحت تغییر شکل‌های متوالی قرار می‌گیرند و در هر سیکل بارگذاری، بخشی از انرژی مکانیکی در ناحیه نوک ترک متمرکز می‌شود. این تمرکز تنش باعث گسیختگی تدریجی زنجیره‌های پلیمری و پیشروی آرام ترک در ساختار ماده می‌شود.

بر همین اساس، در آزمون ASTM D430 به جای اعمال بار تا زمان پارگی کامل نمونه، رفتار لاستیک در برابر رشد تدریجی ترک تحت بارگذاری سیکلی مورد ارزیابی قرار می‌گیرد. این روش امکان بررسی دوام دینامیکی ماده را در شرایطی فراهم می‌کند که شباهت بیشتری به شرایط واقعی بهره‌برداری قطعات لاستیکی دارد.

در این آزمون، ابتدا نمونه‌ای با ابعاد استاندارد تهیه شده و یک بریدگی اولیه (Initial Cut) با طول مشخص بر روی آن ایجاد می‌شود. هدف از ایجاد این بریدگی، حذف تأثیر محل آغاز ترک و فراهم کردن شرایطی یکنواخت برای مقایسه مواد مختلف است. در کاربردهای واقعی نیز بسیاری از ترک‌ها از عیوب بسیار کوچک، خراش‌های سطحی، حفرات، ناخالصی‌ها یا نواحی دارای تمرکز تنش آغاز می‌شوند؛ بنابراین وجود بریدگی اولیه، فرآیند رشد ترک را به‌صورت کنترل‌شده شبیه‌سازی می‌کند. در واقع وجود این بریدگی باعث می‌شود رشد ترک با سرعت بیشتری آغاز شود و بتوان رفتار واقعی ماده را در برابر انتشار ترک اندازه‌گیری کرد.

پس از آماده‌سازی نمونه، دستگاه آزمون آن را تحت خمش‌های متناوب با دامنه و سرعت مشخص قرار می‌دهد. در هر سیکل، یک سمت نمونه تحت کشش و سمت دیگر تحت فشار قرار می‌گیرد و با تکرار این فرآیند، بیشترین تمرکز تنش در نوک بریدگی ایجاد می‌شود. در این ناحیه، زنجیره‌های پلیمری به تدریج دچار گسیختگی شده و ترک اولیه با هر سیکل مقدار اندکی رشد می‌کند.

با ادامه آزمون، طول ترک در فواصل زمانی یا پس از تعداد مشخصی سیکل اندازه‌گیری می‌شود. هرچه سرعت رشد ترک کمتر باشد، مقاومت خستگی ماده بیشتر خواهد بود. در مقابل، موادی که ترک در آن‌ها با سرعت بیشتری گسترش می‌یابد، عمر خستگی کوتاه‌تری داشته و برای کاربردهای دینامیکی سنگین مناسب نیستند.

در حقیقت، این آزمون به جای اندازه‌گیری استحکام لحظه‌ای لاستیک، توانایی آن در مقاومت در برابر تخریب تدریجی ناشی از بارگذاری‌های مکرر را ارزیابی می‌کند. به همین دلیل، ASTM D430 یکی از مؤثرترین روش‌ها برای مقایسه رفتار دینامیکی ترکیبات مختلف الاستومری و بررسی اثر نوع پلیمر، سیستم پخت، فیلرها، نرم‌کننده‌ها و سایر اجزای فرمولاسیون بر دوام طولانی‌مدت قطعات لاستیکی محسوب می‌شود.

به طور خلاصه، اصل این آزمون بر سه مفهوم اساسی استوار است:

• ایجاد یک ترک اولیه استاندارد برای حذف تغییرات ناشی از محل شروع ترک و فراهم کردن شرایط یکسان برای مقایسه نمونه‌ها
• اعمال خمش‌های متوالی و کنترل‌شده به منظور شبیه‌سازی بارگذاری‌های دینامیکی که قطعات لاستیکی در شرایط واقعی سرویس تجربه می‌کنند
• اندازه‌گیری مقاومت ماده در برابر رشد ترک به عنوان شاخصی از دوام، قابلیت اطمینان و عمر خستگی لاستیک در کاربردهای مهندسی

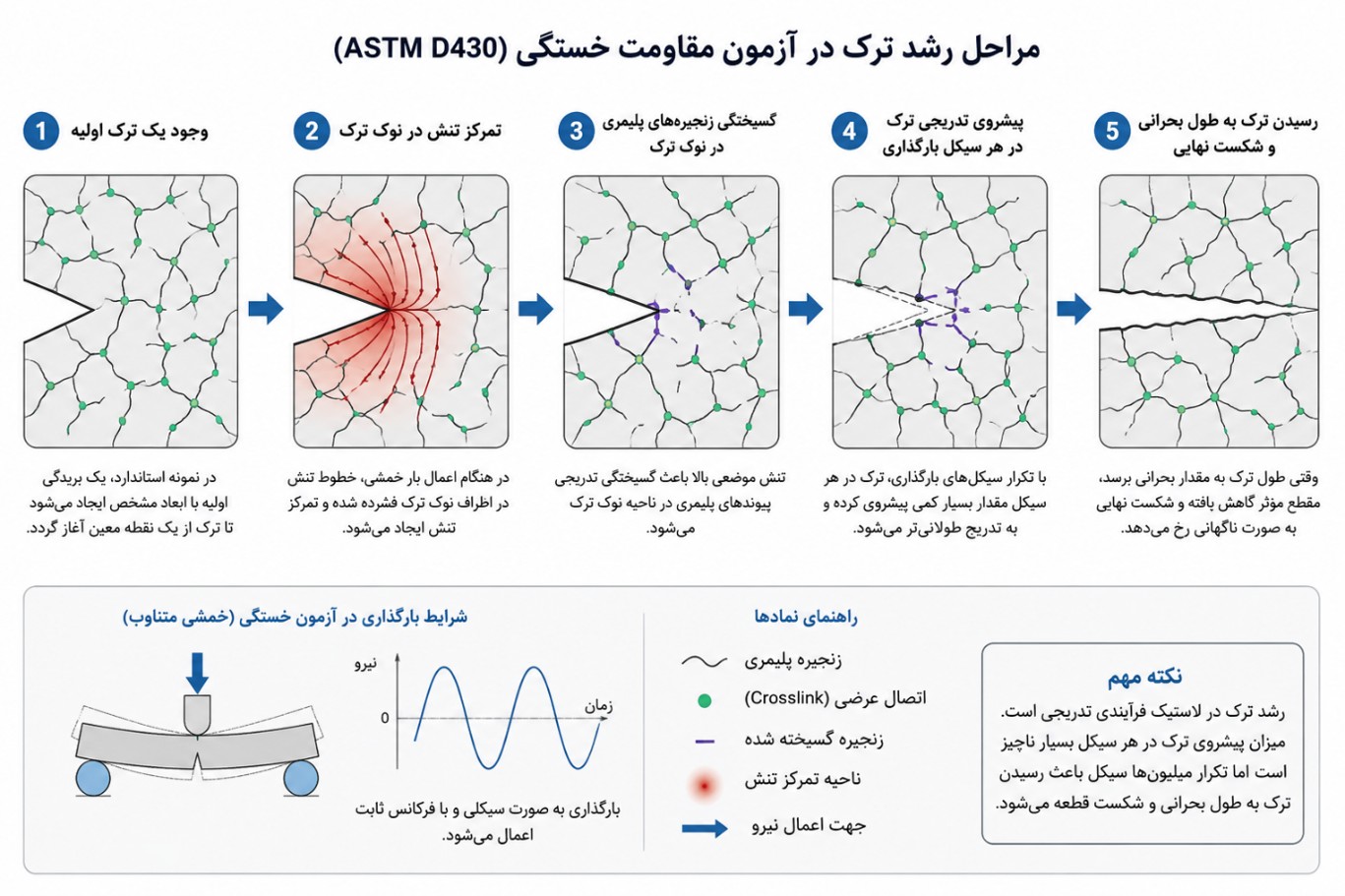

مکانیک رشد ترک در الاستومرها

رشد ترک در لاستیک یکی از پیچیده‌ترین پدیده‌های مکانیکی در علم پلیمر است که نقش تعیین‌کننده‌ای در عمر قطعات لاستیکی تحت بارگذاری دینامیکی دارد. برخلاف شکست ناگهانی ناشی از اعمال بار بیش از حد، شکست خستگی در الاستومرها فرآیندی تدریجی است که طی آن یک ترک کوچک در اثر اعمال بارهای متناوب، به آرامی گسترش یافته و در نهایت موجب ازکارافتادگی قطعه می‌شود.

برای درک مکانیک رشد ترک، ابتدا باید به رفتار مولکولی لاستیک توجه کرد. الاستومرها از زنجیره‌های بلند پلیمری تشکیل شده‌اند که توسط اتصالات عرضی به یکدیگر متصل شده‌اند و یک شبکه سه‌بعدی را تشکیل می‌دهند. در حالت بدون بار، این زنجیره‌ها به صورت کلاف‌های نامنظم (Random Coils) قرار دارند، اما با اعمال نیرو، به تدریج در راستای تنش کشیده و هم‌راستا می‌شوند. تا زمانی که بار از محدوده طراحی فراتر نرود، این تغییر شکل عمدتاً برگشت‌پذیر است و زنجیره‌ها پس از حذف نیرو دوباره به حالت اولیه بازمی‌گردند.

اگر در این شبکه یک نقص کوچک، حفره، بریدگی یا ترک وجود داشته باشد، رفتار تنش در اطراف آن دیگر یکنواخت نخواهد بود. در نوک ترک، خطوط تنش به شدت فشرده می‌شوند و پدیده‌ای به نام تمرکز تنش رخ می‌دهد. در نتیجه، اگرچه تنش متوسط وارد بر قطعه ممکن است پایین باشد، اما تنش موضعی در نوک ترک می‌تواند چندین برابر مقدار میانگین باشد. همین افزایش شدید تنش، نقطه آغاز رشد ترک است.

با هر بار اعمال و حذف بار، زنجیره‌های پلیمری مجاور نوک ترک تحت کشش و آزادسازی متوالی قرار می‌گیرند. این چرخه مداوم موجب گسیختگی تدریجی پیوندهای مولکولی در ناحیه نوک ترک می‌شود. پس از شکسته شدن تعدادی از این پیوندها، ترک مقدار بسیار اندکی پیشروی می‌کند. اگرچه میزان رشد ترک در هر سیکل ممکن است تنها در حد چند میکرومتر یا حتی کمتر باشد، اما تکرار صدها هزار یا میلیون‌ها سیکل باعث می‌شود ترک به تدریج بزرگ‌تر شده و سطح مقطع مؤثر قطعه کاهش یابد. زمانی که طول ترک به مقدار بحرانی برسد، قطعه دیگر قادر به تحمل بار نبوده و شکست نهایی رخ می‌دهد.

نکته مهم این است که رشد ترک تنها به مقدار تنش اعمال‌شده وابسته نیست، بلکه به میزان انرژی موجود برای گسترش ترک نیز بستگی دارد. هرچه در هنگام تغییر شکل، انرژی الاستیک بیشتری در ماده ذخیره شود، انرژی بیشتری نیز در نوک ترک آزاد شده و امکان پیشروی ترک افزایش می‌یابد. در مکانیک شکست الاستومرها، این پارامتر با عنوان انرژی پارگی (Tear Energy) شناخته می‌شود و یکی از مهم‌ترین معیارهای ارزیابی مقاومت یک لاستیک در برابر رشد ترک است. الاستومری که برای پیشروی ترک به انرژی بیشتری نیاز داشته باشد، مقاومت خستگی بالاتری خواهد داشت و ترک در آن با سرعت کمتری گسترش می‌یابد.

علاوه بر مقدار انرژی، ساختار شبکه پلیمری نیز تأثیر مستقیمی بر نرخ رشد ترک دارد. نوع پلیمر، چگالی اتصالات عرضی، نوع سیستم پخت، مقدار و نوع فیلر، توزیع یکنواخت اجزای فرمولاسیون و حتی کیفیت اختلاط، همگی می‌توانند رفتار رشد ترک را تغییر دهند. برای مثال، اگر چگالی اتصالات عرضی بیش از حد زیاد باشد، شبکه لاستیک سخت و شکننده شده و ترک راحت‌تر گسترش می‌یابد. در مقابل، اگر چگالی اتصالات بسیار پایین باشد، ماده استحکام کافی برای جلوگیری از انتشار ترک را نخواهد داشت. به همین دلیل، دستیابی به یک چگالی بهینه از اتصالات عرضی یکی از مهم‌ترین اهداف طراحی فرمولاسیون‌های مقاوم به خستگی است.

نوع فیلر نیز نقش مهمی در کنترل رشد ترک دارد. دوده‌های تقویت‌کننده با ایجاد برهم‌کنش قوی با زنجیره‌های پلیمری، بخشی از انرژی اعمال‌شده را جذب و در حجم بیشتری از ماده توزیع می‌کنند؛ در نتیجه تمرکز تنش در نوک ترک کاهش یافته و سرعت رشد ترک کمتر می‌شود. از سوی دیگر، توزیع نامناسب فیلرها یا تجمع ذرات (Agglomeration) می‌تواند خود به عنوان محل شروع ترک عمل کند و مقاومت خستگی را کاهش دهد.

یکی از ویژگی‌های منحصربه‌فرد برخی الاستومرها، به ویژه لاستیک طبیعی (NR)، بلورینگی ناشی از کرنش (Strain-Induced Crystallization) است. هنگام کشش، بخشی از زنجیره‌های پلیمری در اطراف نوک ترک به صورت موضعی بلوری می‌شوند. این نواحی بلوری مانند یک سد مکانیکی در برابر پیشروی ترک عمل کرده، تنش را در اطراف نوک ترک توزیع می‌کنند و انرژی لازم برای گسترش ترک را افزایش می‌دهند. به همین دلیل، لاستیک طبیعی در بسیاری از کاربردهای دینامیکی مقاومت خستگی بسیار بالاتری نسبت به اکثر الاستومرهای مصنوعی از خود نشان می‌دهد.

از دیدگاه مکانیک شکست، رشد ترک زمانی آغاز می‌شود که انرژی آزادشده در نوک ترک از مقاومت ذاتی ماده در برابر گسترش ترک بیش تر شود. بنابراین، هر عاملی که موجب کاهش تمرکز تنش، افزایش استحکام شبکه پلیمری، افزایش چسبندگی بین فیلر و پلیمر یا افزایش انرژی مورد نیاز برای پیشروی ترک شود، مقاومت خستگی ماده را نیز افزایش خواهد داد.

یکی از مدل‌های شناخته‌شده برای توصیف رشد ترک در الاستومرها، مدل Lake–Thomas است که بیان می‌کند رشد ترک زمانی رخ می‌دهد که انرژی آزادشده در نوک ترک برای گسیختن زنجیره‌های پلیمری کافی باشد. این مدل نشان می‌دهد که مقاومت خستگی تنها به استحکام مکانیکی ماده وابسته نیست، بلکه به تعداد زنجیره‌هایی که باید در نوک ترک شکسته شوند و انرژی لازم برای گسیختن آن‌ها نیز بستگی دارد. این دیدگاه، پایه بسیاری از پژوهش‌های مدرن در طراحی الاستومرهای مقاوم به خستگی است.

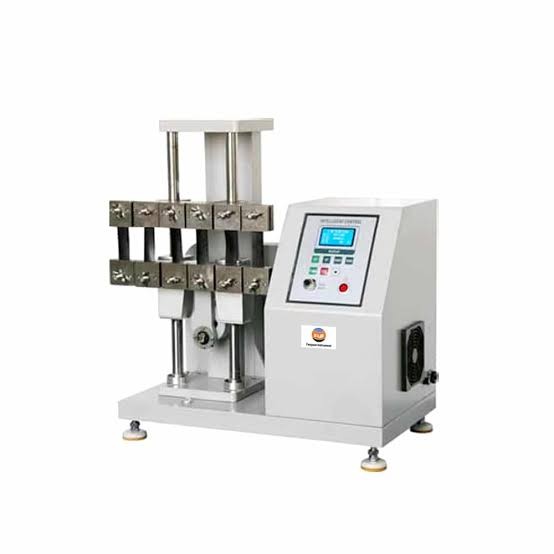

دستگاه آزمون مقاومت خستگی لاستیک ASTM D430

دستگاه شامل بخش های زیر است:

• موتور الکتریکی
• مکانیزم ایجاد خمش متناوب
• فک نگهدارنده نمونه
• شمارنده سیکل
• سیستم کنترل سرعت
• تجهیزات اندازه گیری طول ترک

نمونه آزمون مقاومت خستگی

نمونه دارای ابعاد مشخص مطابق استاندارد است.

ویژگی های مهم نمونه:

• ضخامت یکنواخت
• سطح بدون عیب
• فاقد حباب
• فاقد ترک اولیه ناخواسته
• برش دقیق

قبل از آزمون، یک بریدگی استاندارد با طول مشخص روی نمونه ایجاد می‌شود.

شرایط آزمون

به منظور دستیابی به نتایج دقیق، قابل تکرار و قابل مقایسه، استاندارد ASTM D430 شرایط مشخصی را برای انجام آزمون مقاومت خستگی تعریف می‌کند. از آنجا که رفتار خستگی الاستومرها به شدت تحت تأثیر شرایط آزمون قرار دارد، کنترل دقیق تمامی پارامترهای آزمایش ضروری است. تغییر در هر یک از این عوامل می ‌تواند نرخ رشد ترک، تعداد سیکل تا شکست و در نهایت تفسیر عملکرد ماده را تحت تأثیر قرار دهد. به همین دلیل، هنگام مقایسه نتایج دو ترکیب لاستیکی، لازم است تمام شرایط آزمون یکسان باشد.

مهم‌ ترین پارامترهای مؤثر بر آزمون عبارت ‌اند از:

شرایط محیطی و دمای آزمون

الاستومرها موادی ویسکوالاستیک هستند و خواص مکانیکی آن ‌ها به شدت به دما وابسته است. افزایش دما موجب افزایش تحرک زنجیره‌ های پلیمری، کاهش مدول الاستیسیته و تغییر رفتار خستگی ماده می‌شود. علاوه بر این، در طی بارگذاری سیکلی، بخشی از انرژی مکانیکی به گرما تبدیل شده و باعث افزایش دمای نمونه (Heat Build-up) می‌شود. از این رو، استاندارد انجام آزمون در شرایط محیطی کنترل ‌شده را الزامی می ‌داند تا نتایج آزمون تحت تأثیر نوسانات دمایی قرار نگیرد.

سرعت یا فرکانس بار گذاری

در آزمون ASTM D430، نمونه با سرعت مشخص و ثابت تحت خمش ‌های متوالی قرار می‌گیرد. انتخاب فرکانس مناسب اهمیت زیادی دارد، زیرا افزایش بیش از حد سرعت بارگذاری می ‌تواند موجب افزایش تولید گرما در نمونه شود و رفتار واقعی ماده را تغییر دهد. از سوی دیگر، کاهش بیش از حد سرعت آزمون، زمان انجام آزمایش را افزایش داده و ممکن است امکان مقایسه نتایج را کاهش دهد. بنابراین، حفظ فرکانس ثابت برای تمامی نمونه‌ ها یکی از الزامات اساسی آزمون است.

نمونه آزمون

نمونه‌های آزمون باید مطابق ابعاد و شکل تعیین‌شده در استاندارد تهیه شوند. ضخامت، عرض، طول و کیفیت سطح نمونه تأثیر مستقیمی بر توزیع تنش در هنگام خمش دارند. وجود عیوبی مانند حباب، بریدگی ‌های ناخواسته، تخلخل، آلودگی یا ناهمگنی در نمونه می ‌تواند باعث تمرکز تنش و رشد زودهنگام ترک شود و نتایج آزمون را مخدوش کند. به همین دلیل، نمونه‌ ها باید از نظر ابعادی و ظاهری کاملاً یکنواخت باشند.

بریدگی اولیه

یکی از ویژگی‌های مهم آزمون ASTM D430، ایجاد یک بریدگی اولیه با ابعاد استاندارد روی نمونه است. این بریدگی نقش نقطه شروع کنترل ‌شده برای رشد ترک را ایفا می‌کند و باعث می‌شود تمامی نمونه‌ ها تحت شرایط یکسان مورد ارزیابی قرار گیرند. اگر طول یا شکل این بریدگی در نمونه‌های مختلف متفاوت باشد، تمرکز تنش نیز تغییر کرده و نتایج آزمون قابل مقایسه نخواهند بود. بنابراین، ایجاد بریدگی با ابعاد دقیق و یکنواخت یکی از مهم ‌ترین الزامات این آزمون است.

تعداد سیکل های بارگذاری

در این آزمون، نمونه تحت تعداد مشخصی از سیکل ‌های خمش قرار می‌گیرد یا تا رسیدن ترک به طول مشخص آزمون ادامه می‌ یابد. انتخاب تعداد سیکل باید به گونه‌ای باشد که امکان مشاهده رشد قابل اندازه‌گیری ترک فراهم شود. ثبت دقیق تعداد سیکل ‌های اعمال ‌شده، یکی از اطلاعات اصلی برای تحلیل مقاومت خستگی و مقایسه مواد مختلف است.

شرایط نصب نمونه در دستگاه

نحوه قرارگیری نمونه در فک ‌های دستگاه نیز بر نتایج آزمون اثرگذار است. نصب نادرست، ایجاد پیچش، اعمال پیش ‌تنش یا هم ‌راستا نبودن نمونه می ‌تواند موجب توزیع غیر یکنواخت تنش و رشد غیرطبیعی ترک شود. به همین دلیل، استاندارد بر نصب صحیح و تکرار پذیر نمونه تأکید می‌کند تا تمامی نیروها مطابق طراحی دستگاه به نمونه منتقل شوند.

وضعیت پخت و آماده ‌سازی نمونه

نمونه‌های مورد آزمون باید دارای درجه پخت مناسب و یکنواخت باشند. نمونه‌های کم ‌پخت (Under-cured) یا بیش ‌پخت (Over-cured) رفتار خستگی متفاوتی نسبت به نمونه‌های با پخت بهینه خواهند داشت. علاوه بر این، توصیه می‌شود نمونه ‌ها پس از فرآیند پخت، پیش از انجام آزمون برای مدت زمان مشخصی در شرایط استاندارد نگهداری شوند تا تنش ‌های پسماند کاهش یافته و خواص مکانیکی آن ‌ها پایدار شود.

روش اندازه‌گیری رشد ترک

پس از پایان آزمون یا در فواصل زمانی مشخص، طول ترک با استفاده از ابزارهای اندازه‌گیری مناسب تعیین می‌شود. دقت در اندازه‌گیری طول ترک اهمیت زیادی دارد، زیرا حتی اختلاف ‌های کوچک می ‌تواند بر محاسبه نرخ رشد ترک و ارزیابی مقاومت خستگی تأثیر بگذارد. به همین دلیل، روش اندازه‌گیری باید برای تمامی نمونه ‌ها یکسان و قابل تکرار باشد.

هر یک از این عوامل ذکر شده می تواند نتیجه آزمون را تغییر دهد.

سیستم درجه ‌بندی ترک در ASTM D430

نحوه ارزیابی نتایج

پس از پایان آزمون موارد زیر ارزیابی می شوند:

• طول نهایی ترک
• نرخ رشد ترک
• تعداد سیکل تا شکست
• ظاهر محل شکست

مواد دارای مقاومت خستگی بالاتر:

• رشد ترک کمتری دارند.
• تعداد سیکل بیش تری تحمل می کنند.
• شکست دیرتری را نشان می دهند.

عوامل موثر بر مقاومت خستگی لاستیک

نوع پلیمر

برخلاف بسیاری از مواد مهندسی، در برخی الاستومرها مانند لاستیک طبیعی (NR)، پدیده بلورینگی ناشی از کرنش (Strain-Induced Crystallization) می‌تواند در اطراف نوک ترک رخ دهد. تشکیل این نواحی بلوری، استحکام موضعی ماده را افزایش داده و سرعت رشد ترک را کاهش می‌دهد؛ به همین دلیل، لاستیک طبیعی در بسیاری از کاربردهای دینامیکی مقاومت خستگی بسیار بالاتری نسبت به بسیاری از الاستومرهای مصنوعی از خود نشان می‌دهد. در مقابل، الاستومرهایی که این قابلیت را ندارند، معمولاً حساسیت بیشتری به رشد ترک در شرایط بارگذاری سیکلی دارند.

به طور کلی:

• NR مقاومت خستگی بسیار بالا
• CR مقاومت بالا
• NBR متوسط
• EPDM خوب
• SBR متوسط
• FKM پایین تر در خمش های شدید
• Silicone نسبتا ضعیف

نوع دوده

دوده های ریزتر:

• مقاومت پارگی بیش تر
• مقاومت خستگی بالاتر

میزان اتصال عرضی

چنانچه شبکه پخت بیش از حد باشد، لاستیک شکننده تر است و چنانچه شبکه ضعیف باشد، رشد ترک سریع تر اتفاق می افتد. بنابراین وجود مقدار بهینه اتصالات عرضی، بهترین عملکرد خستگی را ایجاد می کند.

نوع سیستم پخت

سیستم گوگردی معمولاً مقاومت خستگی بیشتری نسبت به سیستم‌های پراکسیدی در بسیاری از الاستومرهای غیراشباع ایجاد می‌کند، زیرا پیوندهای گوگردی می‌توانند تا حدی تنش‌های موضعی را بازآرایی کنند. البته این موضوع به نوع پلیمر و شرایط کاری وابسته است.

نرم کننده ها

استفاده بیش از حد از نرم کننده و روغن باعث:

• کاهش استحکام
• کاهش مقاومت پارگی
• افزایش رشد ترک

می شود.

دمای سرویس

افزایش دما باعث:

• تخریب زنجیره های پلیمری
• افزایش نرخ رشد ترک

می شود.

وجود اوزن

ترک های اوزنی می توانند به محل شروع خستگی تبدیل شوند.

مزایای آزمون مقاومت خستگی مطابق استاندارد ASTM D430

• قابلیت مقایسه دقیق مواد
• تکرار پذیری مناسب
• ارزیابی واقعی عملکرد دینامیکی
• کنترل کیفیت تولید
• توسعه فرمولاسیون های جدید
• پیش بینی عمر قطعات

محدودیت های آزمون

این آزمون اگرچه یکی از مهم‌ترین روش‌های ارزیابی مقاومت خستگی لاستیک است، اما شرایط واقعی سرویس را به طور کامل شبیه‌سازی نمی‌کند. در کاربردهای صنعتی، قطعات ممکن است همزمان تحت کشش، فشار، پیچش، تماس با روغن، آب، مواد شیمیایی، ازون و تغییرات دمایی قرار گیرند؛ عواملی که می‌توانند رفتار خستگی را به شکل قابل توجهی تغییر دهند. بنابراین نتایج ASTM D430 باید در کنار سایر آزمون‌های مکانیکی و محیطی تفسیر شوند.
